Описание ALVE:

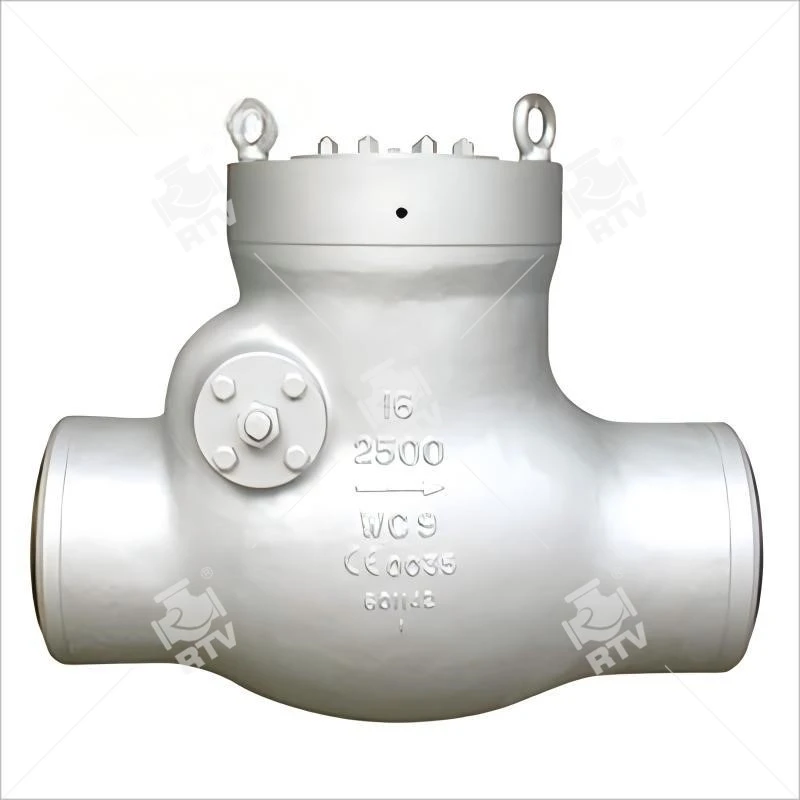

Название: Крышка с уплотнением давления (PSB) Поворотный обратный клапан.
Дизайн: ASME B16.34.
Корпус: ASTM A216-WCB/WCC/WCA/LCB/LCC A217 WC9. WC6 C5 C11 C12
Номинальный размер: 2-24 дюйма.
Номинальный класс: Класс 1500LB-4500.
Концы соединения: стыковые сварные концы.
Лицом к лицу: согласно ASME B16.10 - короткая длина.
Испытания и проверка: API 598.
Технические параметры и характеристики
| Продукт | Качающийся обратный клапан с уплотнением и крышкой | |
| Номинальный диаметр | NPS 2" ~ 30" | DN50 ~ DN750 |
| Расчетная температура. | -196°C ~ 593°C | |
| Расчетное давление | класс 900 ~ 2500 | РУ 160 ~ ПН420 |
| Материал | A216 WCB, WCC, A217 WC6, WC9, C5, C12A, A352 LCB, LCC, A351 CF8, CF8M, CF3M, CF8C, CN3MN, CK3MCUN, CN7M, А890 4А (CD3MN), 5А (CE3MN), 6А (CD3MWCuN), ASTM B 148 C95800, C95500 |
|
| Стандарт проектирования | АСМЕ В16.34 | ДИН 3352 |
| Лицом к лицу | АСМЕ В16.10 | Серия EN558 |
| Окончание подключения | RFF, RTJ, BW | Серия EN1092 |
| Стандарт испытаний | API 598, ISO 5208 | EN12266-1 |
| Операция | НЕТ | |
| Приложение | электроэнергетика, нефтепереработка, нефтехимическое машиностроение, морская нефть, химическое машиностроение |
|
| Функция 1 | Крышка с уплотнением под давлением Прокладка капота должна быть металлической, кольцо RTJ - SS 304 для длительного срока службы |
|
| Функция 2 | Дизайн в соответствии с ASME B16.34 | |
| Функция 3 | Внутри шахты / снаружи шахты | |
| Функция 4 | Снаружи вала: может быть установлен рычажный демпфер противовеса | |
| Функция 5 | На обратном клапане большого размера может быть установлен гидравлический демпфирующий цилиндр | |
